MA系列

MA系列是一款用于计算机输入/输出的隔离信号转换器。采用模块化设计，注重易用性和安全性。

• • ・在保持高性能和功能性的同时，实现超紧凑设计
  • ・电源线上通常都装有保险丝。
  • ・通过单个输入/输出接口直接连接到计算机
  • ・采用多基座安装方法，既能保证良好的可操作性，又能实现高密度安装。
  • ・简单的电路配置可实现低功耗和长期稳定性。
  • ・通过变压器隔离实现高精度和高可靠性

  ※1、 一年保修期自发货之日起计算

  通用规范

  MA000-TH 通过模块 不需要隔离的输入和输出信号。   ●规格书	MA001 热电偶温度变换器 将热电偶输入信号转换为各种直流信号。   ●规格书	MA001NL 热电偶温度变换器 将热电偶输入信号转换为各种直流信号。没有线性化函数。 ●规格书	MA002 热电阻温度变换器 将电阻温度计的输入信号转换为各种直流信号。   ●规格书
  MA004 直流信号变换器（隔离器） 将直流电流/电压信号转换为各种直流信号。     ●规格书	MA007 分配器（带绝缘） 它为各种两线制变送器供电，并将 4 至 20mA 反馈回路信号转换为各种直流信号。可以用作隔离器   ●规格书	MA020 CT变换器（有效值计算型） 通过计算有效值，将来自电流互感器的交流电流信号转换为各种直流信号。   ●规格书	MA021 PT变换器（有效值计算型） 来自PT的交流电压信号被计算为有效值，并转换为各种直流信号。   ●规格书
  MA037 分配器（非绝缘） 它为各种两线制变送器供电，并将来自反馈回路的 4 至 20 mA 信号转换为各种直流信号。   ●规格书	MA054A 电流输出模块（隔离器） 它隔离各种直流信号，并将它们转换为 4 至 20 mA 的直流电流。   ●规格书	MA054 电流输出模块（隔离器）（带输出开路检测） 它隔离各种直流信号，并将它们转换为 4 至 20 mA 的直流电流。   ●规格书	MA104 兼容HART通信的直流信号变换器（隔离器） 将直流电流/电压信号转换为各种直流信号。（兼容HART通信）   ●规格书

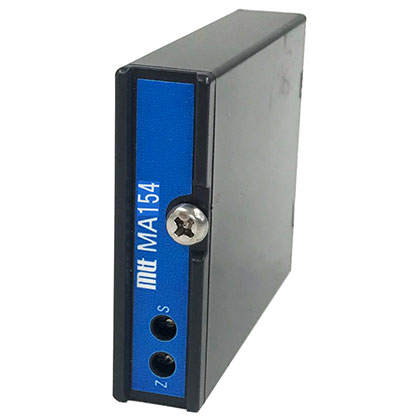

  MA107 兼容HART通信的分配器（带绝缘） 它为各种两线制变送器供电，并将 4 至 20mA 反馈回路信号转换为各种直流信号。可以用作隔离器（兼容HART通信） ●规格书	MA154 兼容HART通信的兼容HART通信的4至20mA直流电流隔离器 它可以隔离和转换 4-20 mA 直流电流。（兼容HART通信） ●规格书	RC000-16 专用机架底座 专为 MA000 系列隔离信号调理器设计的底座。     ●规格书	RC001 专用机架底座 用于存储 MA104 和 MA107（兼容 HART 通信）的专用底座。   ●规格书
  RC002 专用机架底座 这是用于存放 MA154（兼容 HART 通信）的专用底座。   ●规格书

  设备规格

  材质	主机	ABS树脂:UL-94V-0
  	基底	玻璃环氧树脂（FR-4：UL-94V-0）
  	防潮处理	2 个端口 输入 - （位于输出端和电源之间）*MA054 输出 - （位于输入端和电源之间）
  隔离	3 个端口（1 个输出类型），4 个端口（2 个输出类型）输入 - 第 1 个输出（- 第 2 个输出）- 电源 *
  绝缘电阻	100MΩ 或以上 / DC500V 输入端与（输出端、电源端）之间 *MA054 输出端与（输入端、电源端）之间
  耐压	输入端与（输出端、电源）之间交流电 1500V 持续 1 分钟 *MA054 输出端与（输入端、电源）之间



  电源规格

  供给电源	由专用基地供应



  安装规范

  工作温度范围	-5℃～55℃
  工作湿度范围	相对湿度5%至90%（无冷凝）
  存储温度范围	-10℃～60℃
  安装	安装在专用底座上
  尺寸	宽19.5×高53×深84毫米
  质量	主体：80克或以下

  外部尺寸


  MA000-TH、
  MA002、
  MA004、
  MA007、
  MA020、
  MA021
  MA001、
  MA054
