WelinTech社SCADAシステム
KingView |
KingSCADA |
KingIOServer |
KingPortal |
KingView
|
KingViewはWindowsベースのSCADA（監視制御・データ収集）システムを短期間・ローコードで開発・構築できるソフトウェアです。プログラム経験なくても、マスターすることできます。
|
主な機能
状態監視さまざまな設備の状態を視覚的に分かりやすく確認していくことができます。非標準デバイスに対して、カスタマイズ開発で対応することができます。 |
帳票日報、週報、年報、リアルタイムレポート、履歴レポートを行うことができます。Excelのようなセルの使い方でレポートの作成は可能、データベースに保存することもできます。 |
アラームKingViewは設定された各種の値を監視し、閾値を超えたら、警報を発報します。警報の優先度、警報の方式（画面表示、音声、SMS、メール）などを指定可能です。 |
イベントイベントは対象タグの値の変化による発生した、ユーザーアクション又はシステムアクションの記録です。ユーザーのログイン/ログアウト、対象タグの修正などはイベントとして記録できます。全てのイベントをアラーム履歴画面にて確認できます。 |
ロギング各タグの値を取得時間を基づく、KingViewの時系列DB、またKingHistorian（WellinTech社の時系列DB）に保存します。システム停止、または通信失敗する場合にもシステムログとして時系列DBに保存します。 |
トレントチャート現在の状態をリアルタイムにトレンドチャーとして表示可能。トレントチャートをシステム稼働中に追加、削除、隠し、印刷することができます。 |
さらに、下記の機能も対応しています
Web公開 |
電子署名 |
ユーザー管理 |
二重化 |
Webサービス |
OPC DA/UA/MQTT |
特徴
|
幅広いデバイスの対応 1,500以上のメーカー、5,000種類以上の機器に対応。 |
GUIベースな開発 ツールキットやギャリラーを利用して、ドラッグ＆ドロップだけで画面の構成を作れます。プログラムの知識がなくても、自分なりのSCADAシステムを手軽く構築することができます。 |
|
高い品質と安定性 27年間以上の開発、検証を重ねて、中国SCADA市場において代表的な製品で、お客様の信頼と評価を得ました。ハードウェアの二重化とネットワークの二重化をサポートするで、停止できないシステムもしっかり対応できます。 |
高い柔軟性 メジャーなデータベースへの接続は内部で対応しているので、データの連携はとても簡単。また、習得しやすい独自な埋め込みスクリプト言語があり、 タイミングトリガー、呼び出し関数などを定義することができます。 |
|
高いセキュリティ プロジェクト、データ入力と出力との暗号化 |
カスタマイズ開発 システムの既存機能で対応できないケースが現れたら、お客様の要件を確認した上、速やかに対応します。ドライバーの開発とお客様現場での常駐開発を常に承ります。 |
KingView |
KingSCADA |
KingIOServer |
KingPortal |
KingSCADA
| KingSCADAは産業オートメーション業界における大規模分散システム向けに開発された監視制御ソフトウェアです。 短期間、ローコードで大規模な監視制御システムを開発・構築することができます。中国で4万台以上の導入実績を持っています。 |
主な機能
状態監視さまざまな設備の状態を視覚的に分かりやすく確認していくことができます。 |
制御ローカルの一台のパソコンだけではなく、インターネットやイントラネットを通して、現場から離れた場所からブラウザやアプリケーションによる制御が可能です。 |
レポート集計日報、週報、年報、リアルタイムレポート、履歴レポートを行うことができます。Excelのようなセルの使い方でレポートの作成は可能、データベースに保存することもできます。 |
ロギング各タグの値をファイルに書き込む、またはキャッシュすることができます。 |
アラーム管理オンラインで設定された各種アラームを監視し、警報を発報します。メール、 SMSを利用して音声アラームを転送することも可能です。 |
トレンドグラフ現在の状態をリアルタイムにトレンドグラフで表示可能。ファイル又はDBに保存された時系列のログデータもグラフとして表示できます。 |
イベントイベントは対象タグの値の変化による発生した、ユーザーアクション又はシステムアクションの記録です。 |
デマンド権限管理3段階の権限「役割-権限-ユーザー」、カスタムユーザー、カスタム役割と権限との対応ができます。 |
特長
|
幅広いデバイスの対応 1,500以上のメーカー、5,000種類以上の機器に対応。 |
複数のオープンインターフェース MQTT、WebService、Restful APIなどの一般的なプ ロトコルに加え、OPC DA、OPC UAプロトコルを対応しています。 |
|
RDBへのサポート ODBC、JDBC、ADOなどのデータアクセスインターフェースと標準SQL-92ステートメントを実装しています。SQLServer、 MySQL、Oracleなどへのデータの転送は簡単に実現できます。 |
高いセキュリティ ユーザー認証、権限管理、データの暗号化など様々の安全対応策をシステムに取り込んでいます。 |
|
完全な冗長性 完全な冗長性により、停止対応のできないシステムをサポートします。又、システムを停止しなくても、システムの再構成、パラメーターの変更などを行うことができます。 |
３Dモデル、GISへの対応 リアルタイムデータを表現するにはOBJ、IVE、3DS、STLなど、よく利用されている3Dモデルをサポートしていいます。KingSCADAはオフラインで地理情報システムを対応しています。 |
|
スクリプトとC/S、B/Sアーキテクチャへの対応 システムを構成する際に強力なスクリプト言語をご利用できます。スクリプト言語には自動訂正機能があります。C/Sアーキテクチャをサポートするだけではなく、リアルタイム画面をWEBを通じて閲覧することもできます。 |
カスタマイズ開発 外部デバイス、プラットフォームを対応するために、KingSCADAには複数の開発言語のAPIが用意されています。 |
KingSCADA3.70の技術仕様
| OS | WindowsXP以降、又はWindows Server2008以降 |
| サーバーシステム要件 | Intel i5 quad core 4 threads 4Gメモリ ハードディスク：1TB／500G Windows7以降 推奨：Intel Xeon E5 quad core dual CPU 16 thread 16GBメモリ ハードディスク：2TB WindowsServer2008以降 最低： Intel Core 2 Duo 4 Threads 2Gメモリ 500GB hard drive (100G) WindowsXP |
| 実行できるプログラム数 | １ユニット/PC |
| 一つサーバーに対応できるタグの数 | 100,000タグ（システム変数, メモリ領域変数, IO変数。IO変数は最大60000個まで） |
| 一つサーバーに接続できる端末の数 | 60 |
| スクリプト言語 | C |
| スクリプト種類 | アプリ実行、スケジュール定義、アラーム設定、ユーザー管理、ホットキー設定、イベント制御 、データ編集、カスタマイズ機能の作成、画面設定、画素設定 |
| 種類 | PCの冗長化とネットワークの冗長化 |
| 対象データ | リアルタイムデータ、ロギングデータ、リアルタイムアラーム |
| 検知チャンネル | シリアルポート、LANポート |
| 切り替え時間 | １秒未満 |
KingView |
KingSCADA |
KingIOServer |
KingPortal |
KingIOServer

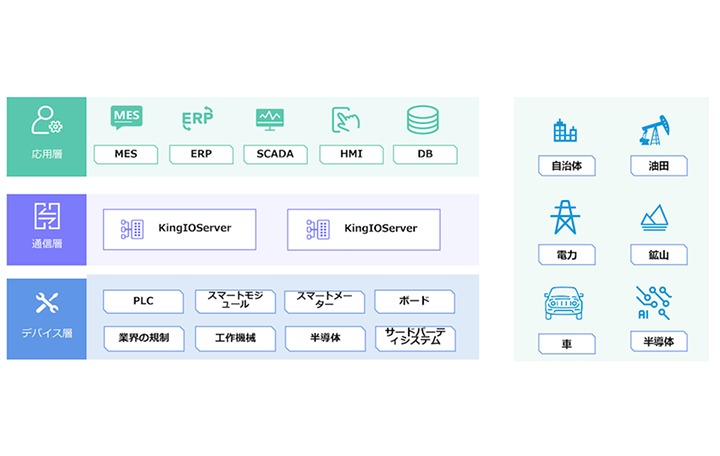

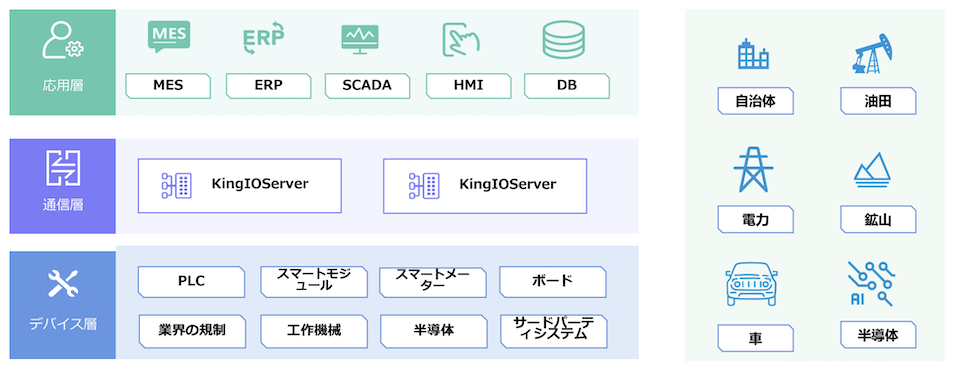

| KingIOServerはWellinTech社が開発した、中国市場でトップシェアを誇る、汎用性の高いデータ通信プラットフォームです。 WellinTech社が今までに開発した5,000種類以上のドライバーが統合されており、 デバイス通信における様々な問題を解決することができます。KingIOServerがサポートするドライバには、PLC、IOモジュールなどの他、ビルティングや電力などの業界標準プロトコルも含まれています。シリアルポート、イーサネット、GPRSなどの複数の通信方式もサポートしています。 |
主な機能と特長
| ・ハードウェア、ソフトウェアとネットワークとの冗長化 ・OPC DAインターフェイスの対応 ・OPC UAプロトコルのサポート ・ログと動作監視との機能 ・オンラインでの変数の追加と削除 ・変数のインポートおよびエクスポート ・MQTTプロトコルを介してデータの転送と書き込み ・Restfulモードによるデータの取得と書き込み ・ユーザーセキュリティの管理 ・Redisデータベースへのリアルタイムデータストレージ ・サードパーティプログラムがデータを取得するための豊富なAPI ・PLC、スマートメーター、ボード、モジュールなど、5000種類以上のデバイスのサポート ・OPC Foundation認証済み ・ドライバのカスタマイズ開発サービス |
動作環境
| OS | Windows 7 Ultimate、Windows 8 Pro Edition、Windows 10 Windows Server 2008 R2 Standard、Windows Server 2012 R2、Windows Server 2016 R2 Linux (KingIOServer Linuxバージョン) |
| CPU | 1.0GHz以上のx86互換プロセッサー |
| メモリ | 1Gバイト以上（６G以上推奨） |
| ハードディスクスペース | ２Gバイト以上 |
| KingIOServer製品紹介PDF |
KingView |
KingSCADA |
KingIOServer |
KingPortal |
KingPortal
| KingPortalはクライアント側で構成可能なSCADAプラットフォームです。 ブラウザ/サーバーアーキテクチャを持っていて、従来のSCADAシステムの開発よりは非常に簡単になりました。 |
主な機能
Screenshot
１，データソースの対応
|
SQL Server MySQL ORACLE |
|
KingSCADA KingView KingHistorian KingIOserver |
２，2Dフローチャート
|
・2Dフローチャートエディター 16種類の基本素材 ・28種類アニメーション |
|
３，3Dフローチャート
|
・3D画像の構築 3ds MAXのオブジェクトのインポート
・3D表示機能 データ駆動なアニメーション |
４，GIS（地理情報システム）との連携
|
・地図の表示 地理院タイルの表示 ・編集機能 パイプライン |
|
５，UIコンポーネント
|
・33種類のUIコンポーネント ドラッグ・ドロップモードで編集 ・内臓スタイルテンプレート カスタマイズ可能 ・イベントトリガー カスタマイズ可能 |
６，各種チャートの表示
|
・100種類のチャートと帳票テンプレートの内臓 折れ線、ヒストグラム、散布図など ・オープンソースのコンポーネントの対応 ECharts、Highcharts、D3、ichartjsなどを直接的に利用できる ・アラーム画面、イベント画面、トレンドチャートなど ・カスタマイズ可能 |
|
７，ビデオの対応
|
・プラグインのインストールは必要ない ・いろいろなプロトコルを対応する事でアクセスは簡単 RTSP、RTMP、HLS、RTC、WEBSOCKETなど ・PTZコントロール、再生、ビデオ録画、画像キャプチャなど ・高品質と高い安定性 ビデオ遅延: 500ms以下 |
８，ユーザー管理
認証OAuth2.0に準拠した認証方式 |
ログインサードパーティのユーザーとの統合 |
権限管理アクセスレベルの設定 |
９．スマホアプリへの変換
|
・PC側の構成管理 ・画面のレイアウトの調整 ・ワンクリックで実行ファイルの作成 ・iOS、又はアンドロイド ・実行ファイルのインストール ・各ストアへの申請、登録作業 |
|
