防爆関連製品

絶縁形バリア
● 温度センサー
● 近接スイッチ
● 警報器
● タブレットPC







絶縁形 本質安全防爆バリア

D5000シリーズ

GMI D5000 シリーズは、最先端のソリューションを使用して、本質安全防爆アプリケーションで最高のパフォーマンスを実現します。 世界中の15を超える認証機関によって保証されています。 本質安全防爆 絶縁形防爆バリアは、防爆エリア アプリケーションに本質安全を実装するための最もシンプルでコスト効果の高い手段を提供します。

  • 単独でのA種接地が不要。
  • 設置面積の縮小: 高密度、チャネルあたり 6 mm
  • 削減されたバルク電源: 低消費電力
  • 冷却の必要性の低減: 低い熱放散
  • 屋内および屋外でのより高い信頼性: -40° ~ + 70° c 認定済み
  • サージに対するより高い耐性: 2.5 Kv 絶縁
  • サードパーティによるデータ保証: SIL 3 (3) TÜV 認証
  • 現在および有効な規格: 認定済み IEC 61508:2010、Ed.2
  • 過酷な環境耐性: G3 コンフォーマルコーティング

製品一覧

型  式 概  要 検定番号 カタログ 和文仕様書 英文仕様書
D5014S/D 2線式伝送器用
1cn/2ch SIL3
TC21005号
PDF

和文

PDF

英文

PDF PDF
D5020S/D 電流出力 I/Pポジショナー用 1cn/2ch  SIL3 TC21009号 PDF PDF
D5030S/D スイッチ/近接センサー用 リレー出力 1cn/2ch  SIL3 CML22JPN1585X PDF PDF
D5031S/D スイッチ/近接センサー用 O.C出力 1cn/2ch  SIL3 CML22JPN1585X PDF PDF
D5048S ループパワー ソレノイド用 TC21109号 PDF PDF
D5062S 振動センサー用
SIL2
TC22332号 PDF PDF
D5072S/D 汎用温度変換用
1cn/2ch SIL2

TC22270X号

TC21131号

PDF PDF
D5072S/D-087 測温抵抗体用 抵抗リピーター
1cn/2ch SIL2
CML22JPN1585X PDF PDF
D5072S/D-096 熱電対用 mVリピーター
1cn/2ch SIL2
CML22JPN2118X PDF PDF










その他製品
絶縁形 本質安全防爆バリア

DB1000-Mシリーズ

  • 日本製、TIIS防爆検定合格品。
  • 本質安全防爆対応[Ex ia] 水素防爆にも対応
  • 単独でのA種接地が不要。
  • 入力・出力・電源間が絶縁され、グランドループを防止。
  • 厚さ12.5mmの薄型ケースを使用。
  • コネクタ端子採用によりメンテナンスが容易。
  • 取付は35mm DINレール。
  • SIL2(IEC61508)相当品。
  • スイッチ用 ソノレイド用 4-20mA 伝送器用 I/Pポジショナ用
    温度変換用の5機種をラインナップ。
  • 別売 温度センサー、磁気近接スイッチもご用意しております。
    (防爆性能:[Ex ia]Ⅱ CT4Ga)

製品一覧

型  式 概  要 検定番号 カタログ 仕様書
DB1011-M NAMURセンサー、スイッチ用 TC20801号
PDF

和文

PDF

英文

PDF
DB1021-M アクチュエーター、電磁弁(ソレノイド)用 TC20802号 PDF
DB1032-M アイソレーター、2線式、3線式伝送器用 TC22367号 PDF
DB1041-M 4-20mA出力 ポジショナー用 TC20804号 PDF
DB1052-M 熱電対、測温抵抗体温度変換用 TC22369号 PDF







●戻る






本質安全防爆

温度センサー

公社)産業安全技術協会 検定合格品 単独でのA種接地が不要
[1] 絶縁形安全保持器(DB1051又はDB1052) と組み合わせることにより、(公社)産業安全技術協会の防爆型式検定に合格しています。
[2] 本質安全防爆温度センサ-は、危険場所に曝され、正常時および事故発生時に生じる電気火花または高熱部分で危険性ガスが点火しない構造です。
[3] 単独でのA種接地が不要です。
[4] 温度センサ-は、端子箱・フランジ・保護管等対応可能です。
[5] 絶縁形安全保持器は、信号変換機能(4-20mA/1-5V)を有していますので、別途変換器をご用意して頂く必要はございません。
[6] 絶縁形安全保持器の使用により電源と絶縁されているため、温度センサー側の信号ノズル が低減されます。

製品一覧

●熱電対
防爆性能 Ex iaIICT4Ga
使用周囲温度 -20℃~+60℃
シース径 Φ1.0, Φ1.6, Φ2.3, Φ3.2, Φ4.8, Φ6.4, Φ8.0mm
シース長 50~50000mm
シース材質 SUS316,SUS316L,  耐熱超合金,  オーステナイト系
素線数 シングル、ダブル
種類 K、B、R、S、E、J、T、N、C
●測温抵抗体
防爆性能 Ex iaIICT4Ga
使用周囲温度 -20℃~+60℃
シース径 Φ3.2, Φ4.8, Φ6.4, Φ8.0mm
シース長 50~10000mm
シース材質 SUS316,SUS316L,  耐熱超合金,  オーステナイト系
素線数 シングル、ダブル
種類 Pt100



●戻る






本質安全防爆

近接スイッチ

(公社)産業安全技術協会 検定合格品(TIIS)0種場所(zone:0)で使える近接スイッチ

[1] 日本製、TIIS防爆検定合格品。
[2] M12サイズの2線式両極検出タイプ
[3] センサー本体にネジ山があり設置時の高さ調整が容易
[4] 非接触検出タイプで摩耗による劣化、異物の嚙み込みトラブル解消。
[5] IP67対応(防水、防塵性能)

動作距離

発磁体型式   最大動作距離   推奨動作距離

MG-102A    12.0mm     1.0~8.4mm

MG-104SA                76.0mm        23.0~53.0mm

カタログ

一般仕様

検出体 発磁体
動作距離 発磁体に依存(特徴の動作距離参照)
漏れ電流 0.65mA以下
動作 発磁体を検知してON
残留電圧 3.8V以下
応答時間 約300µs
保護回路 電源逆接続保護、サージ吸収
耐電圧 AC500V1分間
使用温度範囲 -20~+60℃
使用湿度範囲 35~95%RH (但し結露しないこと)
ケース 真鍮/ニッケルメッキ、PBT樹脂、

UポリマーコードPVC、3芯コード、φ4.5/AWG22/2m

コード PVC、3芯コード、φ4.5/AWG22/2m
コード長 本体コードと合わせて最長500m
質量 本体約75g ナット約3g/個(付属数:2)

防爆仕様

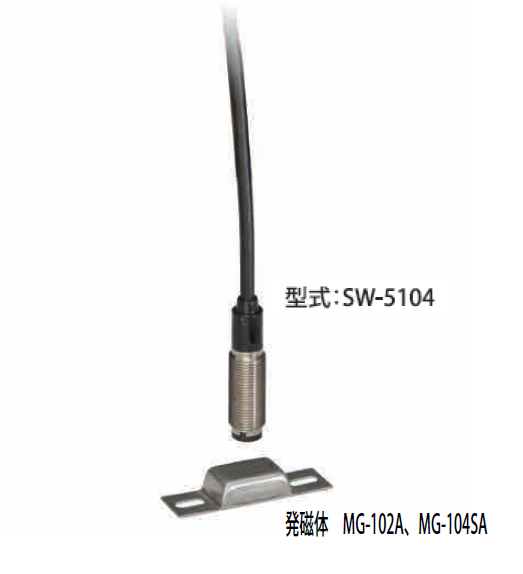

型式 SW-5104
防爆構造 本質安全防爆構造
防爆性能 Ex ia Ⅱ CT6 Ga
検定番号 第TC22801X号
本安回路許容電圧 11.0V
本安回路許容電流 約300µs
本安回路許容電力 41.25mW
内部インダクタンス 1.3mH
内部キャパシタンス 1.285µF



●戻る




本質安全防爆

警報器

(公社)産業安全技術協会 検定合格品(TIIS)

[1] 特別危険箇所を含むすべての危険場所で設置できます。
[2] 本質安全防爆構造
[3] 日本製、TIIS防爆検定合格品(総則-EX指針2020、本安-EX指針2015)
[4] 本質安全防爆対応[Exia] ⅡC
[5] 単独でのA種接地は不要です。
[6] 防爆性能 Exia ⅡCT6 Ga
[7] 電子ブザーの音量は約90dB(at10cm)約3.7kHz連続音
[8] LED照光ブザー停止ボタン付き、押しボタン専用機等、幅広い用途に対応
[9] 汎用スイッチBOX(Panasonic 電工 DS70251K)に収容可能(別売専用金具セット使用時)
※適合プレートPanasonic WN7503P

DBSL1A1

電子ブザー(LED 照光ブザーストップスイッチ付き)

DBSL1A0

電子ブザー(非照光ブザーストップスイッチ付き)

DBSL101

電子ブザーLED 照光付き

DBSL100

電子ブザー(非照光)

DBSL001

LEDランプ

DBSL0M0

押しボタンスイッチ(モーメンタリ)

カタログ

一般仕様

LED色 赤色
スイッチ 金メッキ接点 0.4VA MAX 28V MAX
ブザー 約3.7kHz 約90dB(at10cm)
保護構造 IP20(IEC準拠)
耐電圧 AC500V 1分間
使用温度範囲 -20℃~+60℃
使用湿度範囲 35~95%RH(但し結露しないこと)
ケース寸法 60W×70H×40D(突起部除く)
質量 本体約220g

防爆仕様

型式 DBSL-▢▢▢
防爆構造 本質安全防爆構造
防爆性能 Ex ia Ⅱ CT6 Ga
検定番号 第TC22890X号
本質回路許容電圧 10.72V
本質回路許容電流 13.3mA
本質回路許容電力 35.7mW
内部インダクタンス 0H
内部キャパシタンス 0.7µ





●戻る






国内防爆検定合格品

防爆タブレットPC

(CML、ATEX、IECEX認証取得品)   型式検定合格番号:CML 24JPN2352X

現場の効率向上・コスト削減  防衛レベルの頑丈さを持つ防爆タブレットPC

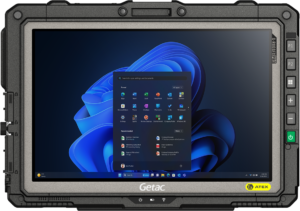

『UX10-EX』は、米軍御用達のメーカーGETACによる国内防爆検定合格品の10.1インチ超頑丈WindowsタブレットPC

Zone 2対応 ・10世代から12世代Core i CPUにバージョンアップ

従来のIP65からIP66にアップグレードし、水・砂埃・衝撃をはじめ、高低温・湿気や洗剤、液体腐食にも強い設計

第三者専門テストラボでMIL-STD 810Hを29項目合格した頑丈さ

デジタイザー対応 ・バーコードリーダー / 4G LTE / RFIDリーダーなど現場仕事に必要なオプションが簡単に選べる

キッティング、Microsoft Officeなどのアプリのインストールも対応

人為的ミスによる損傷も3年間無償保証・国内修理

カタログ

アクセサリーカタログ

製品説明





【UX10-EX】は、頑丈・多機能・高性能で、危険箇所でも安心して使用できる工業用防爆タブレットPCシリーズの3世代目です。 分野トップクラスの性能と防衛レベルの頑丈さを兼ね備えており、初代からの手厚い3年無償保証も継続しております。 現場のデジタル化で効率向上だけでなく、オーバースペックなくらい頑丈さを持つため壊れにくく、万が一そうなっても無償修理のため、余計なコストが発生しないです。現場作業員の安心感を最大限に引き出すことによって、設備投資の効果を大幅引き上げてくれるおすすめの端末です。※7 内蔵バーコードなどのオプションが備えてあり、石油やケミカルプラントでの手作業に代わり、 業務効率化・エラー防止・コスト低減に貢献し、危険作業箇所のIT化促進に最適です。 シリーズの1世代目から大手製薬会社・石油メーカー・化学メーカーからはじめとする様々な分野のユーザー様から大変ご好評いただいております。 OS:Windows 11 Professional(日本語対応可)。*Windows IoTへの変更も承ります
【UX10-EX】の特徴 ・超頑丈性能: 米国国防総省制定の軍用調達基準MIL-STD 810Hのテストを29項目クリア。 振動試験4項目、衝撃試験6項目のほか、塩霧、高湿度、急激な気圧変化、液体腐食など、 全方位に耐環境性能を試され、そしてパスしました。 試験内容(一部抜粋) 高温動作試験:63度を連続72時間 低温動作試験:-29度を連続72時間 温度衝撃試験:-51度から91度までの高低温度衝撃を3サイクル9時間実施
・高い処理性能: 第12世代Core i5 / i7 CPUを搭載 PCIe NVMe SSDを搭載することで従来のSATA SSDよりデータ転送速度が数倍速いです。

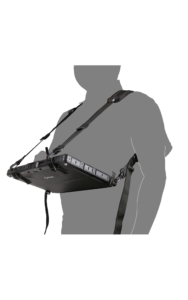

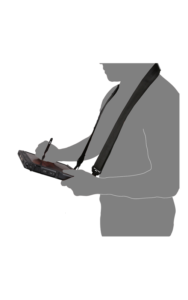

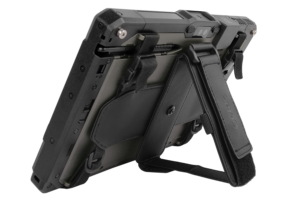

・豊富なオプションとアクセサリー: バーコードリーダーやRFID等を増設可能なため、別途防爆バーコードリーダーを用意するよりはるかにコストパフォーマンスが良いです。 そのほか、ショルダーストラップやキックスタンド付きハンドストラップもあり、現場の使い方に合わせて最適なアクセサリーを選択いただくことが出来ます。
・デジタイザーペン対応: グローブのままでも手書きできますし、屋外利用の場合、水滴や手の汗がついていても、基本的には誤作動しません。電子サインのアプリ対応のため、誰がいつ承認したかという履歴を明確に追跡でき、セキュリティとコンプライアンスの向上に役立ちます。
・保証期間: 3年間過失による故障も保証の対象内です。修理によるランニングコスト増加の心配が不要になります。 日本国内で修理対応を行います。※7
品番 UX10-EX
OS Windows 11 Pro 日本語版
CPU(4種の中から選択可能)

Intel® Core™ i5-1235U(最大4.4GHz)(標準モデル)

Intel® Core™ i5-1245U vPro®(最大4.4GHz)

Intel® Core™ i7-1255U(最大4.7GHz)

Intel® Core™ i7-1265U vPro®(最大4.8GHz)

無線LAN Intel® Wi-Fi 6E AX211, 802.11ax ※1
Bluetooth Bluetooth(v5.3) ※2
メモリ/ストレージ 8GB DDR4(最大32GB) / 256GB PCle NVMe SSD(最大1TB)
GPU lntel®UHD Graphics
表示方式 10.1型WUXGA(1920X1200)IPS TFT液晶タッチディスプレイ
カメラ

500万画素カメラ(前面)×1

800万画素オートフォーカスカメラ(背面)×1

タッチスクリーン方式

静電容量式マルチタッチパネル

主要インターフェイス

USB 3.1 Gen 2 Type-Ax1、 ヘッドセット端子x1、Thunderbolt™ 4 Type-C x 1

電源

ACアダプター:100V~240V (50/60Hz)                                                            大容量バッテリーパック:10.8V(リチウムイオン)9240mAh

消費電力

最大約65W

外形寸法

幅279x奥行194.5x厚み23.9mm ※3 ※6

本体重量

約1380g ※3 ※5

頑丈性能

耐震撃・耐落下:MIL-STD-810H ※4 防塵・防水:IP66

防爆性能

ATEX / IECEx(Zone2/22 Ex II 3G Ex ic op is IIC T4 Gc Ex II 3D Ex ic op is IIIC T130°C Dc)、CSAK

※1 4G LTE/Wifi TELEC認証取得済み。

  • ※2 お客様のご使用される場所、電波状況によりBluetoothの通信距離は異なります。ご使用の状況によってはお客様の使用される周辺機器とBluetoothの電波が千渉を受ける可能性がございます。また、電波の干渉を防ぐには他でご使用中のBluetoothをお切りいただくか、10m以上離れてご使用ください。
  • ※3 お選びいただいたオプション、アクセサリの状況によって重さとサイズは異なります。
  • ※4 MIL-STD-810Hは第三者認証機関にてテストしております。
  • ※5 大容量バッテリー搭載時の重さが約1600g
  • ※6 大容量バッテリー搭載時の寸法はW276.8 x D194.5 x H34.9 mm
  • ※7 頑丈性能は無故障を保証するものではありません。無償修理の詳細規定については営業までお問い合わせください。

●戻る
