MS5300/MS5400 系列是一广受欢迎的 MS3700 系列以其高精度和高可靠性而闻名，在传统的 8 针或 11 针插座中提供广泛的功能。
-
・这是一款高可靠性的双路输出信号变换器，采用欧姆龙 PFA 型（8 针、11 针）继电器插座。
-
・交流电源支持 85 至 264V 的宽电压范围。
-
・多圈微调旋钮可实现精确的零点和量程调节，并提高抗振性能。
-
・陶瓷电容器具有低功耗、低发热量和长寿命的优点。
※1、保修期为自发货之日起一年。
※2、使用直流电源时，采用铝电解电容器代替钽电容器。使用交流电源时也采用铝电解电容器。
通用规范
MS5405DC 2点/4点 警報設定器（直流信号） 它将直流电流/电压信号电平与设定值进行比较，并输出继电器开/关信号。输出支持 2 或 4 个触点。 配备高分辨率有机 EL 液晶显示屏，可进行分钟级设置。 |
MS5301 热电偶温度变换器 将热电偶输入信号转换为各种直流信号。使用欧姆龙 11PFA 11 针继电器插座，该插座与其他公司的产品引脚兼容。
|
MS5302 热电阻温度变换器 将电阻温度计的输入信号
|
MS5303 mV信号变换器 将来自各种传感器的毫伏信号 |

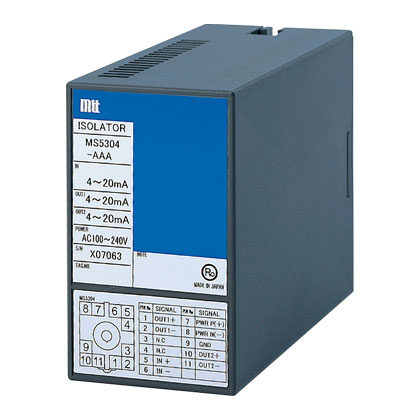

MS5304 直流信号变换器 将直流电流/电压信号
|
MS5305HA 数字式报警设定装置 （2点/4点报警设定装置，带实际值显示） 将直流电流/电压信号电平与设定值进行比较，并输出继电器的开/关信号。输出可以是 2 个或 4 个触点。 |
MS5307 配电器（带绝缘） 它为各种两线制变送器供电，并将 |
MS5307B 2线制配电器 它为各种两线制变送器供电，并将 |
MS5308 脉冲/模拟变换器 将流量传感器等产生的脉冲序列频率信号转换为各种直流信号。采用欧姆龙 11PFA 11 针继电器插座，以及其他公司生产的引脚兼容产品。
|
MS5310 电阻信号变换器 该装置可检测电位器（滑动电阻）传感器的电阻值变化，并将其转换为各种直流信号。它使用欧姆龙 11PFA 11 针继电器插座，该插座与其他公司的引脚兼容。 |
MS5320 CT变换器（有效值计算型） 通过计算有效值，将电流互感器 (CT) 的交流电流信号转换为各种直流信号。使用欧姆龙 11PFA 11 针继电器插座，该插座与其他公司的同类产品引脚兼容。
|
MS5321 PT变换器（有效值计算型） 通过计算有效值，将PT的交流电压信号转换为各种直流信号。使用欧姆龙11PFA 11针继电器插座，该插座与其他公司的同类产品引脚兼容。
|
MS5385 连续测量型绝缘电阻器 持续监测空载电机的绝缘电阻，绝缘状态显示为三个阶段：良好、报警或故障。
|
设备规格
| 配线方法 | M3.5螺钉端子连接 | |
|---|---|---|
| 材质 | 主体外壳，插座端子块 | ABS树脂:UL-94V-0 |
| 接线螺钉 | 铁/锌电镀三价铬酸盐处理 | |
| 基底 | 玻璃环氧树脂（FR-4：UL-94V-0） | |
| 防潮处理 | HumiSeal 涂层：HumiSeal 1A27NS（聚氨酯树脂）*这是 2022 年 11 月 1 日之后下单的付费选项。 | |
| 隔离 | 4个端口（2输出型），输入 - 第一输出（- 第二输出）电源 | |
| 绝缘电阻 | 输入、输出、电源和地之间的电阻应为 100MΩ 或更高（@DC500V）* | |
| 耐压 | 输入、输出、电源和地之间交流电压为 2000V，持续 1 分钟* | |
电源规格
| 供给电源 | AC 85 〜 264V 定格AC 100 〜 240V(47〜63Hz) DC 24V ± 10% DC 85 〜 264V 定格DC 100 〜 240V |
|---|---|
| 过电流保护 | 160mA保险丝 |
安装规范
| 工作温度范围 | -5℃～55℃ |
|---|---|
| 工作湿度范围 | 相对湿度5%至90%（无冷凝） |
| 存储温度范围 | -10℃～60℃ |
| 安装 | 兼容墙面/DIN导轨 |
| 尺寸 | 宽50 x 高85 x 深145.5毫米（含插座接线端子） |
| 质量 | 主机：300克或以下；插座端子：80克或以下 |

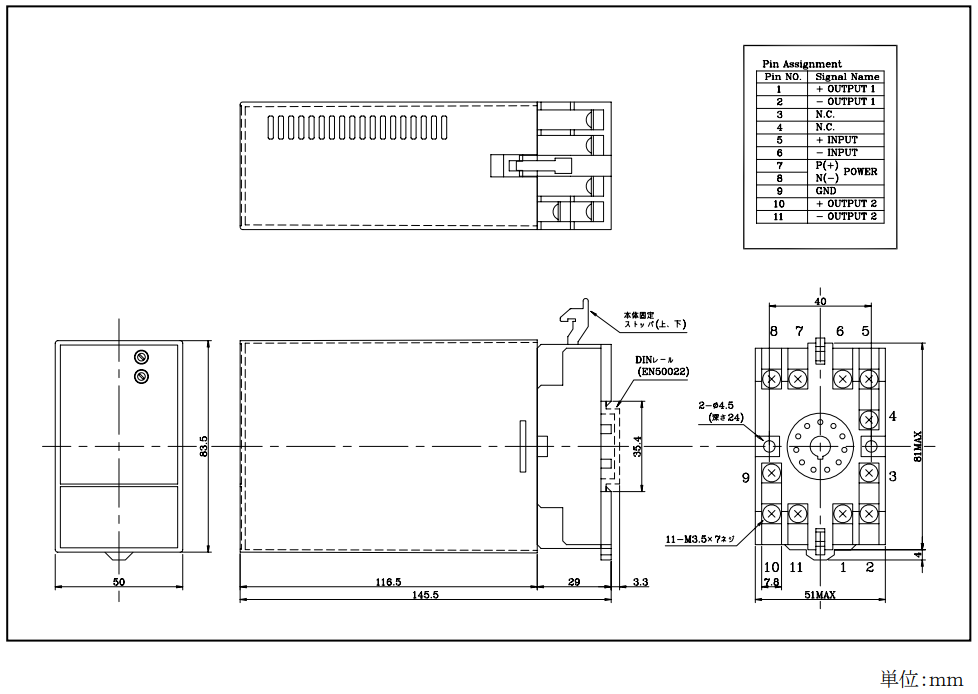

外部尺寸
