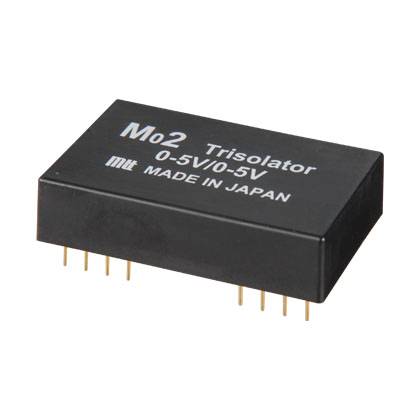

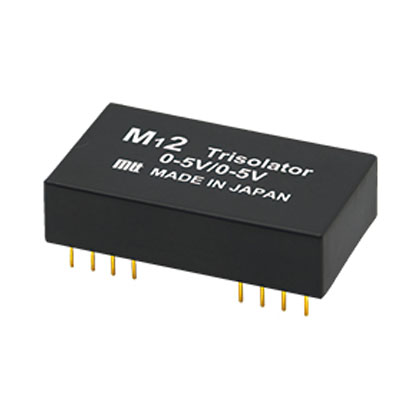

三隔离器系列 超紧凑型三端口隔离模块
・隔离模块（板载式）“三隔离器”
・模块尺寸：33（宽）x 19（深）x 8（高）毫米
・信号隔离：输入、输出和电源之间三端口隔离
・耐压：1500V 交流电，持续 1 分钟（输入、输出和电源之间）
・零点/跨度外部调节类型
・电源：定格 DC15V
・连接方式： PCB安装
*1 年保修期自发货之日起计算。
通用规范
M01 隔离模块（电源：DC15V，输入/输出：±5V/±5V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M02 隔离模块（电源：DC15V，输入/输出：0至5V/0至5V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M03 隔离模块（电源：DC15V，输入/输出：±10V/±10V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M04 隔离模块（电源：DC15V，输入/输出：0-10V/0-10V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M05 隔离模块（电源：DC15V，输入/输出：0至5V/0至20mA） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M11 隔离模块（电源：DC12V，输入/输出：±5V/±5V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M12 隔离模块（电源：DC12V，输入/输出：0-5V/0-5V） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
M15 隔离模块（电源：DC12V，输入/输出：0至5V/0至20mA） 这是一个多功能隔离模块，可实现前所未有的超紧凑型 3 端口隔离。 |
设备规格
| 结构 | 16引脚焊接式DIP封装结构（结构为24引脚IC间距） |
|---|---|
| 安装方法 | 焊接* |
| 最大端子温度 | 270℃ 10秒（300℃ 5秒） |
| 振动 | 在包括安装面在内的三个相互垂直的轴向方向上，以 16.7Hz 的频率和 4mmp-p 的振动位移幅度进行振动试验，每个方向试验 1 小时，总共试验 3 小时。 |
| 房屋材料 | 阻燃树脂 |
| 基板材质 | 玻璃环氧树脂 |
| 防潮处理 | Humiseal涂层 |
电源规格
| 供给电源 | 由专用引脚供电 |
|---|
安装规范
| 外部尺寸 | 宽19.0×高8.0×深33.0毫米 |
|---|---|
| 质量 | 约20g |
*在电路板上安装多个 M05 模块时，请将它们安装得至少间隔 5 毫米。
外部尺寸
单位：毫米
